设置您的 Toast 交换机

本文内容：

• Toast 交换机概述
• 为您的 Toast 交换机进行端口映射
• 非 PoE 交换机的设备端口映射
• 安装您的 PoE 交换机
• PoE 交换机技术能力

Toast 交换机概述

交换机是一种插入路由器以增加可用端口数量的网络设备。这使您能够通过以太网线连接 Toast 设备和无线接入点，从而提供有线互联网连接。我们将其称为电缆直连。Toast 优惠两种不同类型的交换机——一种具有以太网供电 (PoE) 功能，另一种为非 PoE 交换机。在我们的 安装接入点 文章中了解有关 PoE 功能的更多信息。

回到顶部

为您的 Toast 交换机进行端口映射

设置 Toast 设备时最大的注意事项是它是一款“智能”交换机。为实现这一点，交换机上的特定端口被指定为中继端口、混合端口或接入端口。这意味着必须将特定设备插入特定端口，以符合其配置的功能。

这些端口如下：

• 上行链路端口（中继）：如有需要，这些端口可连接至路由器或上游交换机。
• Toast 设备端口（混合）：这些端口专用于 Toast 设备，例如打印机和终端。在该端口范围内安装终端设备时，无需遵循特定的顺序或序列。
• 无线接入点端口（接入）：这些是唯一应连接至无线接入点的端口。
• 下行链路端口（中继）：如果需要连接另一台交换机，可以使用此端口以菊花链方式连接额外的交换机。

请参考下表，了解如何将各设备插入 PoE 交换机：

注意：某些 Toast 交换机（包括 48 端口型号）在上述编号端口之外还包含额外的 SFP 光纤端口。这些 SFP 端口未经 Toast 配置或支持——请勿将任何设备连接到这些端口，并仅使用上表中编号的端口。

回到顶部

非以太网供电 (POE) 交换机的设备端口映射

有关非 POE 交换机设备的端口映射，请参阅下表。

回到顶部

安装您的以太网供电 (POE) 交换机

路由器设置完成后，您可以设置交换机。

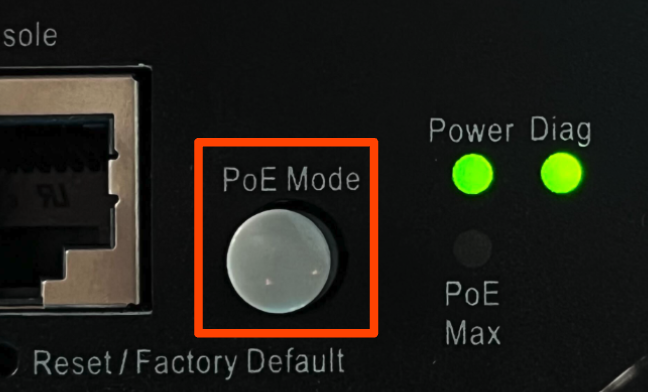

1. 首先，确保未按下“PoE 模式”按钮。此指示灯在按下时，表示哪些端口正在接收电源，而不是确认交换机与下游设备的连接。我们需要确保每个设备都已连接，以确认安装正确。




2. 通过绿色的“电源”指示灯以及每个端口上方的绿灯，确认您的交换机已通电。灯亮起后，开始将设备连接到您的交换机。

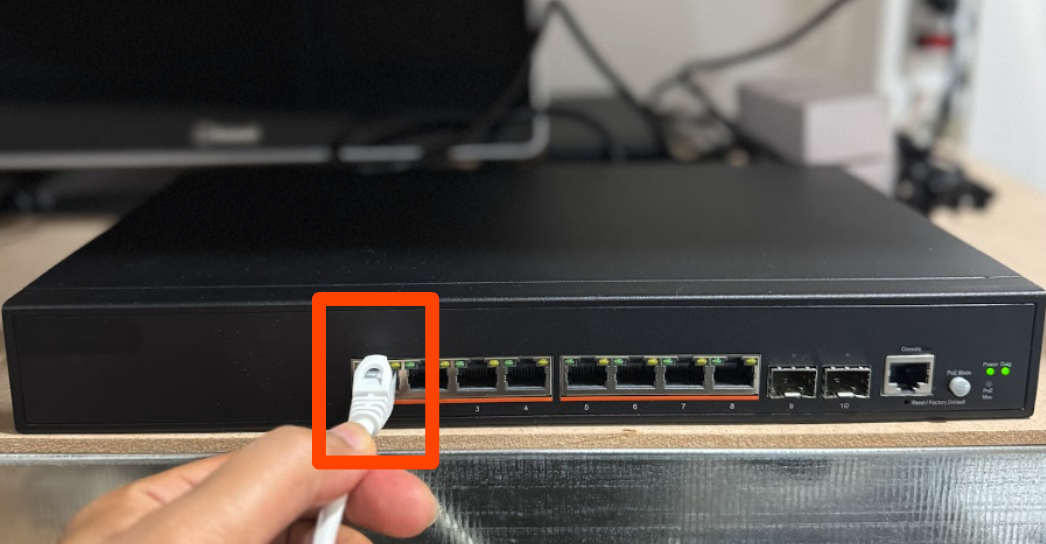

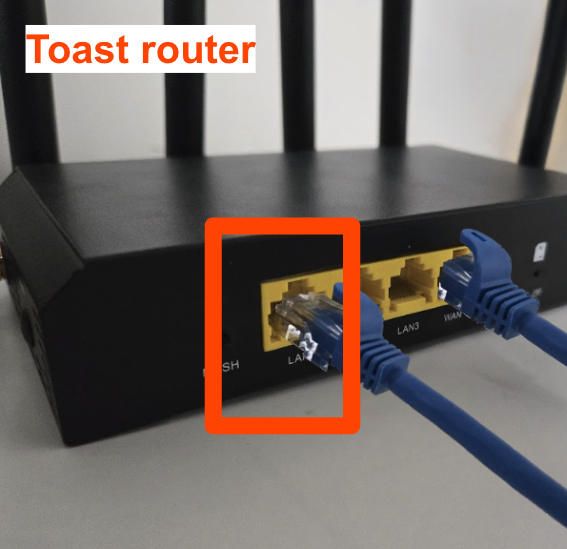

3. 无论交换机大小如何，请将路由器随附的以太网线连接在路由器的 LAN1端口和网络交换机的端口 1 之间。

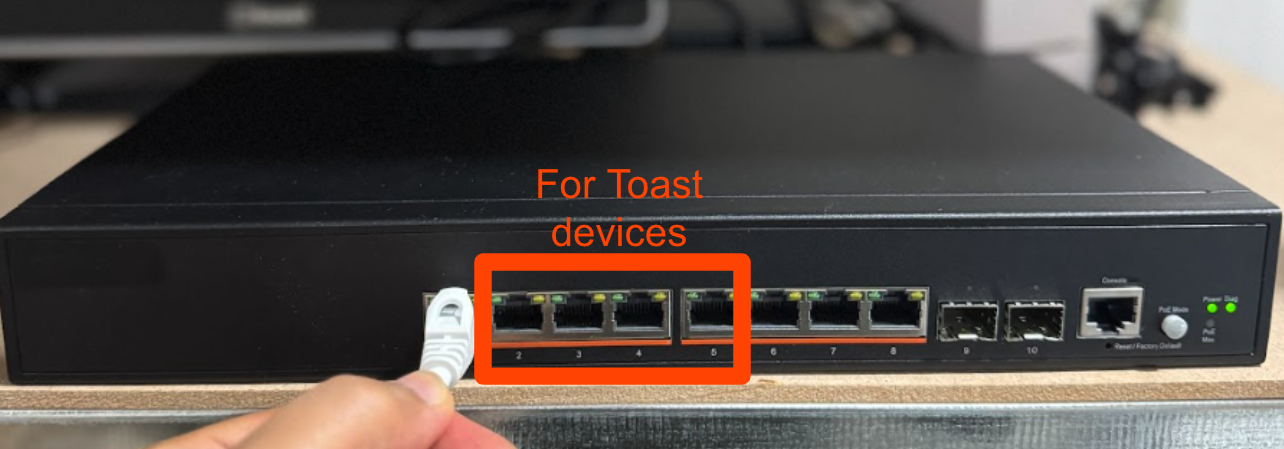

4. 然后，根据您交换机的大小，参考上表了解正确的安装说明。以下介绍了 8 端口交换机的安装——使用 Toast 设备随附的以太网线，将 Toast 终端、厨房显示系统 (KDS) 和自助服务终端连接到交换机上的端口 2–5。

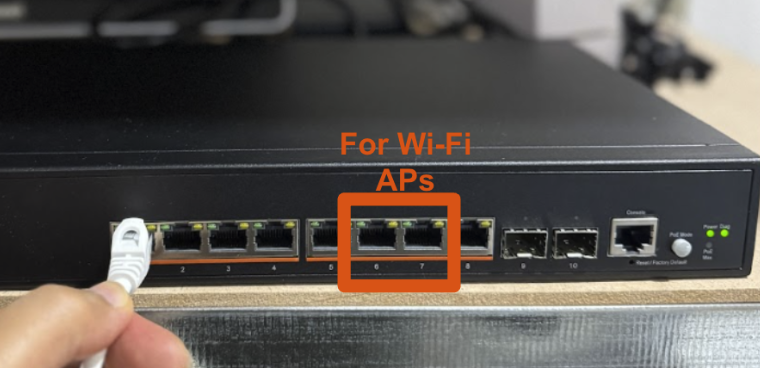

5. 接下来，使用以太网供电 (PoE) 将 Wi-Fi 接入点连接到端口 6–7。




6. 通过确认您的设备已连接并在线，来确认您的交换机已正确安装：
   1. 从您的终端打印一张测试票
   2. 确认您的接入点已在线

回到顶部

以太网供电 (POE) 交换机技术能力
