Guía de instalación del soporte de mostrador Flex de 22"

En este artículo, encontrarás:

• Descripción general del soporte de mostrador Flex de 22"
• Posición de instalación

  • Horizontal
  • Retrato
• Montaje en superficie
• Recursos adicionales

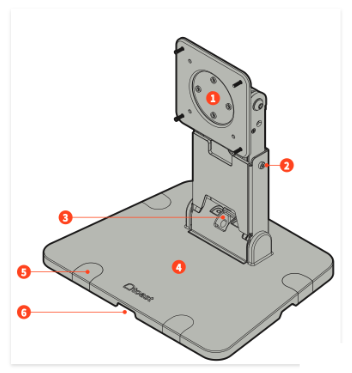

Descripción general de las partes del soporte de mostrador Flex de 22"

Esta guía de instalación proporciona instrucciones paso a paso para instalar el soporte de mostrador Toast Flex de 22". Cubre tanto las opciones de montaje horizontal como vertical, enumera las herramientas y el hardware incluidos, y destaca las precauciones de seguridad esenciales para ayudar a prevenir lesiones o daños al equipo. Utilice esta guía para garantizar una instalación suave y segura de su soporte de exhibición Toast Flex de 22".

1. Placa VESA
2. Tornillos de ajuste de longitud del cuello (x2)
3. Orificio del cable de la bisagra inferior
4. Base
5. Cubiertas de tornillos del orificio de montaje de la base
6. Salidas de cable (x4)

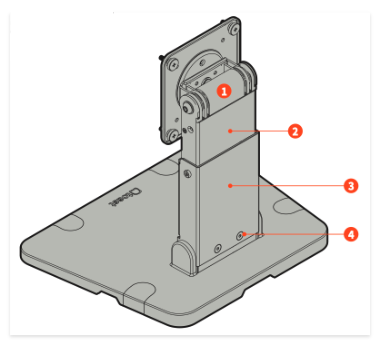

1. Bisagra superior
2. Cuello superior
3. Cuello inferior
4. Tornillo de ajuste de bisagra inferior (x2)

Volver al inicio

Posición de instalación del soporte de mostrador Flex de 22”

Nota: Despeje su área de instalación para su soporte de mostrador Flex de 22” de cualquier obstrucción antes de comenzar.

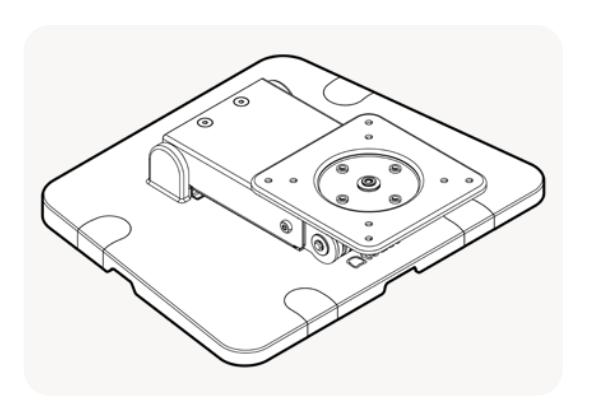

A continuación se muestra cómo se posicionará el soporte de mostrador Flex de 22” en la caja.

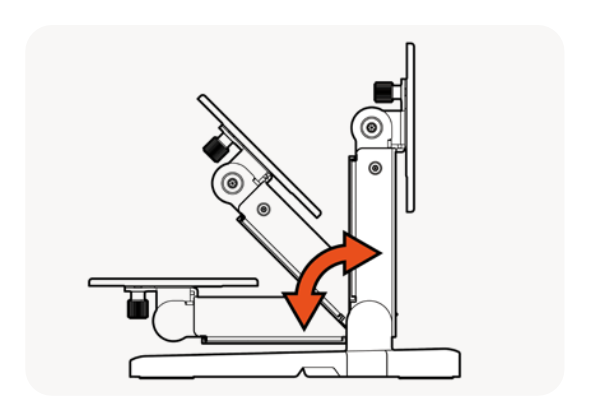

La bisagra inferior tiene tres posiciones: plana, media y vertical.

Siga los pasos a continuación para la posición de su soporte de mostrador Flex de 22":

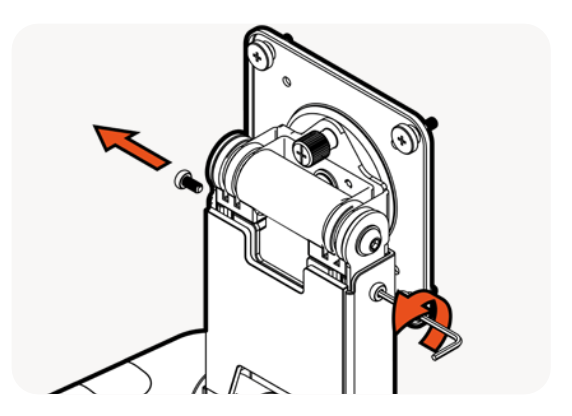

1. Desenrosque los dos tornillos Allen que se encuentran en la cara del cuello utilizando la llave Allen proporcionada.





2. Ajuste la bisagra inferior del cuello hasta que los agujeros se alineen.




3. Atornille los dos tornillos Allen de nuevo en la cara del cuello.



Volver al inicio

Posición de paisaje del soporte de mostrador Flex de 22”

Siga los pasos a continuación para colocar el soporte de mostrador Flex de 22” en la posición de paisaje:

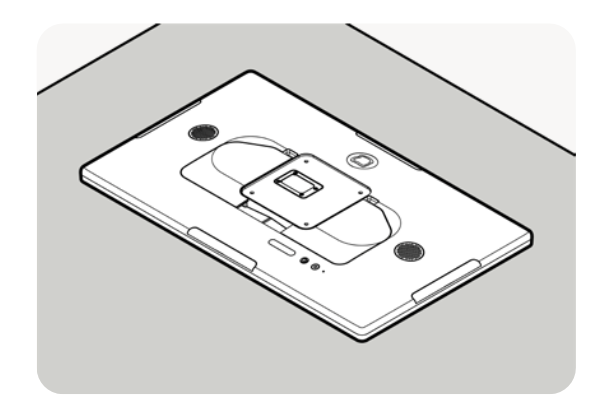

1. Coloque el Flex de 22” boca abajo sobre una superficie limpia.

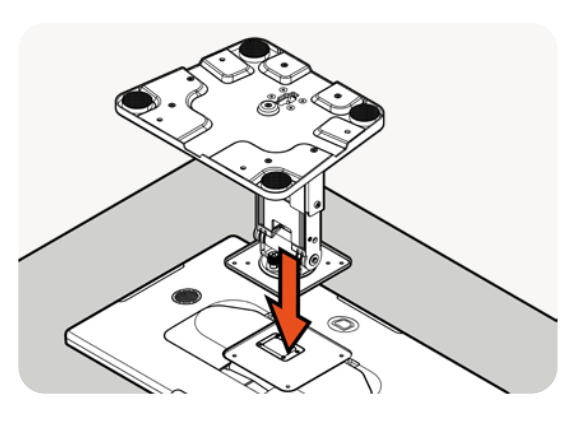

2. Coloque la placa VESA del soporte contra la parte posterior del Flex de 22”.

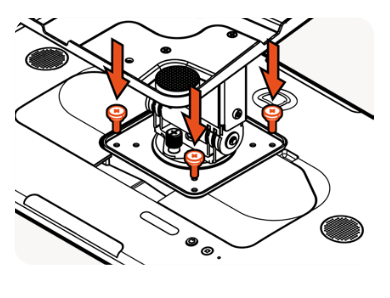

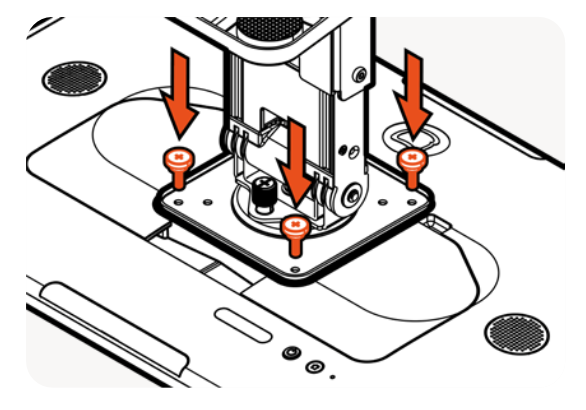

3. Usando los 4 tornillos de mariposa que vienen con el Flex 22”, atornille la placa VESA en la parte posterior del Flex 22.”




4. El cable de alimentación y el cable Ethernet ahora se pueden pasar a través del agujero en la parte inferior del soporte.




5. Conéctese a la alimentación y Ethernet de acuerdo con las etiquetas en la parte posterior de su terminal Flex 22.”

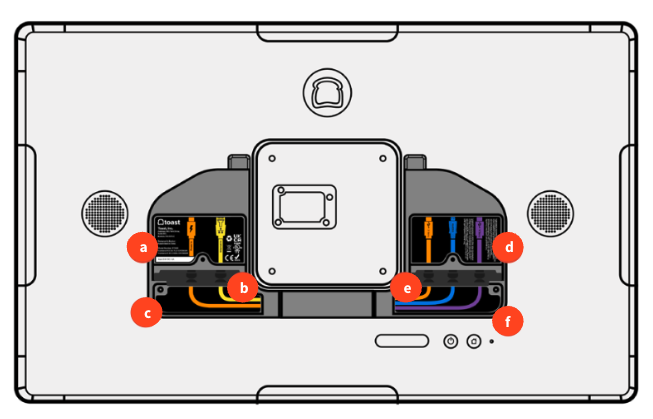

   1. Cables de alimentación y Ethernet
   2. Grommet para sellar el bolsillo
   3. Bolsillo para gestión de cables
   4. Bolsillo de accesorios
   5. Grommet para sellar el bolsillo
   6. Bolsillo para gestión de cables

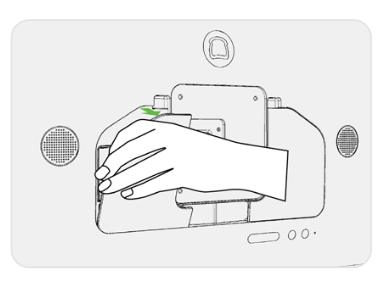

6. Retire los paneles traseros. Abra y retire el panel trasero de los recortes superiores para exponer los bolsillos traseros.




7. Conecte sus cables. Conecte el cable de alimentación USB-C y el cable Ethernet (opcional) en el bolsillo izquierdo como se muestra.

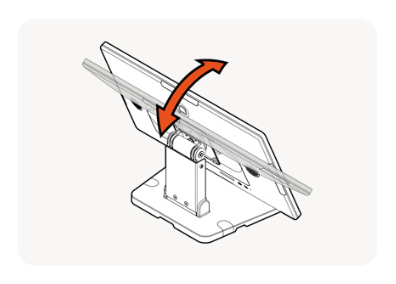

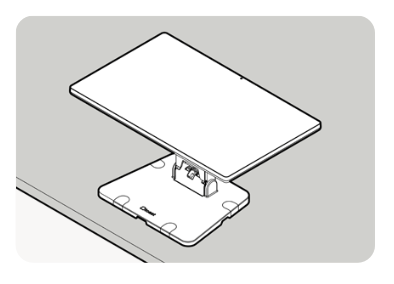

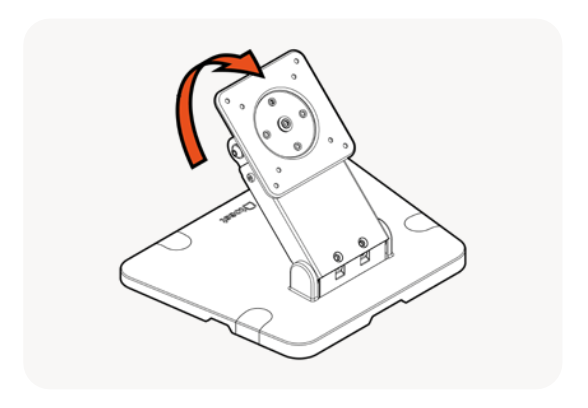

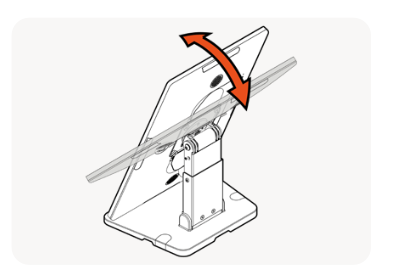

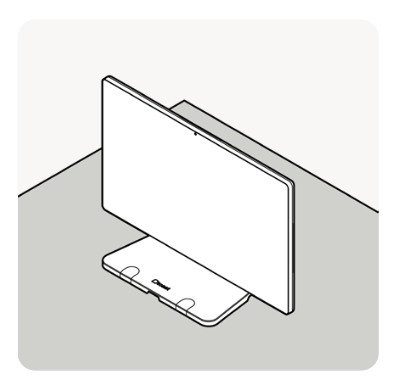

8. Voltee el soporte sobre su base y ajuste la pantalla a su preferencia.



Volver al inicio

Soporte de mostrador Flex 22” - Posición vertical

Siga los pasos a continuación para colocar el soporte de mostrador Flex 22” en la posición vertical:

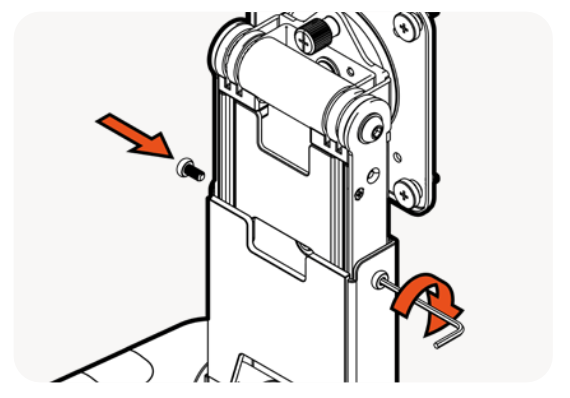

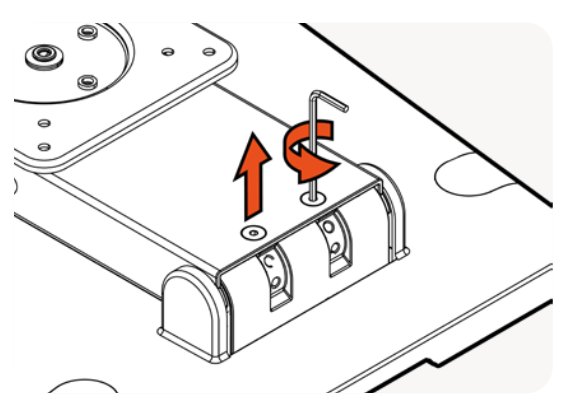

1. Usando la herramienta Allen proporcionada, desenrosque los dos tornillos de ajuste de longitud del cuello a cada lado de la parte superior del cuello.

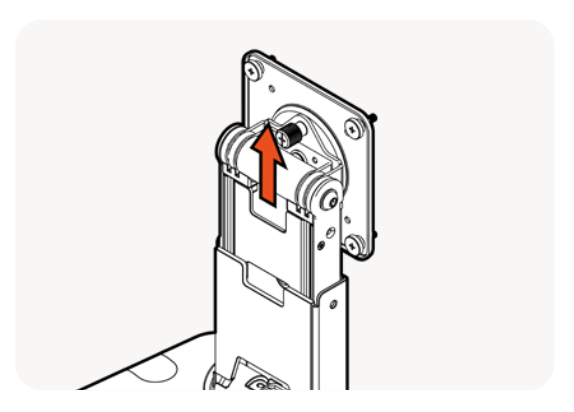

2. Tire del cuello hasta que el segundo conjunto de agujeros esté alineado. Nota: Tenga cuidado de no sacar completamente el cuello.




3. Atornille los dos tornillos Allen en la cara del cuello.

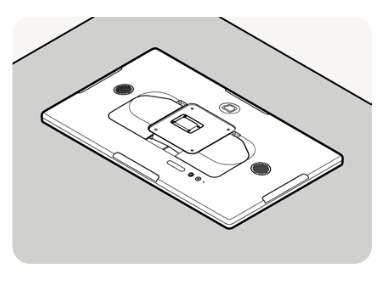

4. Coloque el Flex de 22” boca abajo sobre una superficie limpia.




5. Coloque la placa VESA del soporte contra la parte posterior del Flex de 22”.




6. Usando los 4 tornillos de mariposa que vienen con el Flex 22”, atornille la placa VESA en la parte posterior del Flex 22.”




7. El cable de alimentación y el cable Ethernet ahora se pueden pasar a través del agujero en la parte inferior del soporte.


8. Conéctese a la alimentación y Ethernet de acuerdo con las etiquetas en la parte posterior de su terminal Flex 22.”

   1. Cables de alimentación y Ethernet
   2. Grommet para sellar el bolsillo
   3. Bolsillo para gestión de cables
   4. Bolsillo de accesorios
   5. Grommet para sellar el bolsillo
   6. Bolsillo para gestión de cables

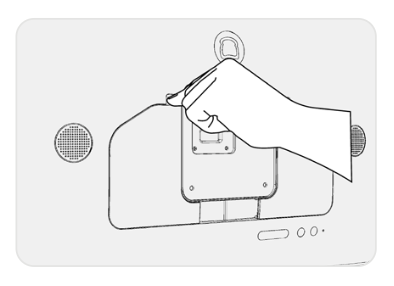

9. Retire los paneles traseros. Abra y retire el panel trasero de los recortes superiores para exponer los bolsillos traseros.




10. Conecte sus cables. Conecte el cable de alimentación USB-C y el cable Ethernet (opcional) en el bolsillo izquierdo como se muestra.

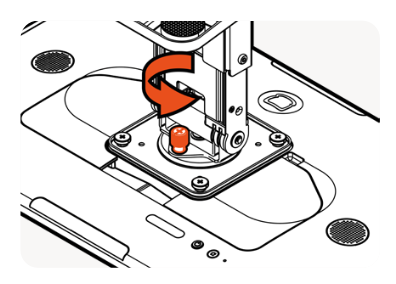

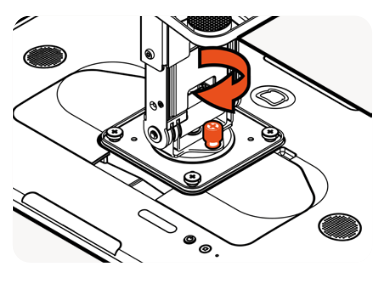

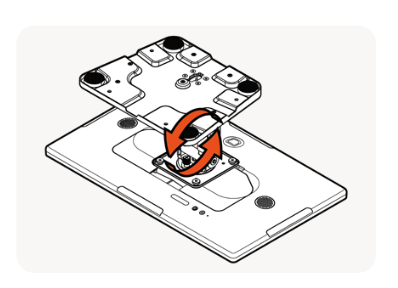

11. Desenrosque el tornillo de mariposa de rotación de resorte en la parte posterior de la placa VESA.

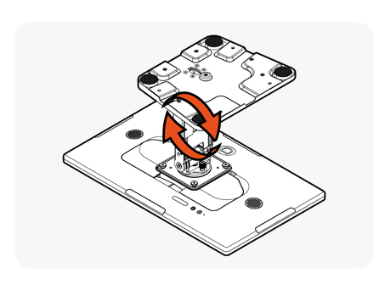

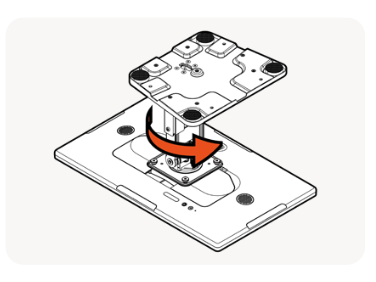

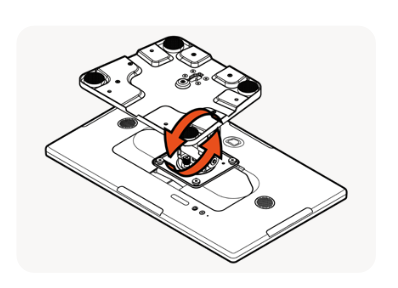

12. Gire el soporte de paisaje a retrato.

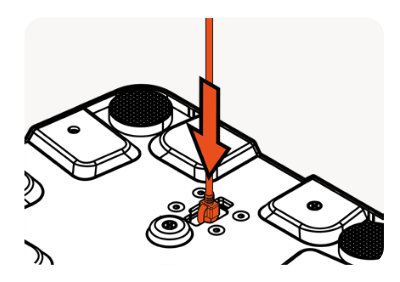

13. Cuando esté alineado con el agujero, empuje el tornillo de mariposa hacia adentro y apriete hasta que el Flex de 22” esté bloqueado en su lugar.




14. Gira la pantalla sobre su base y ajusta la pantalla a tu preferencia.



Volver al inicio

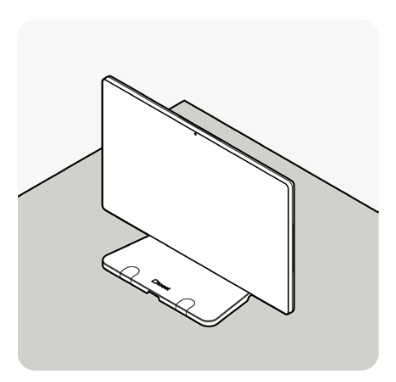

Método de Montaje Superficial para tu Soporte de Mostrador Flex de 22”

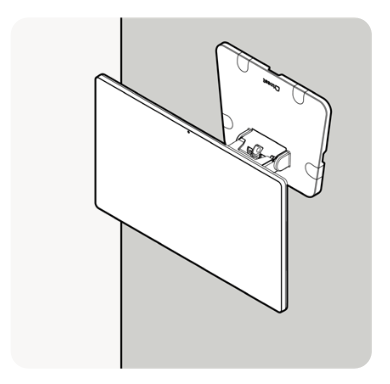

Puedes seleccionar entre dos métodos de montaje para tu Soporte de Mostrador Flex de 22”: montaje en mostrador y montaje en pared.

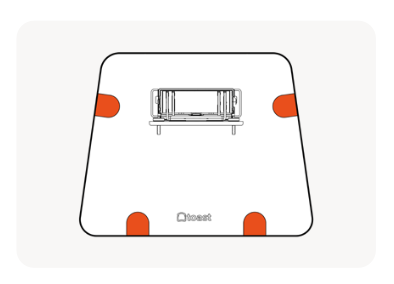

1. Ubica las cuatro cubiertas en la base del soporte.




2. Coloca el soporte sobre la superficie.

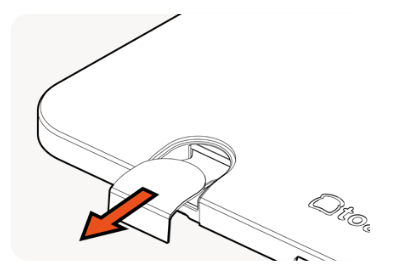

3. Retira las cubiertas. Nota: Ten cuidado, las cubiertas no se quitan completamente de la base.

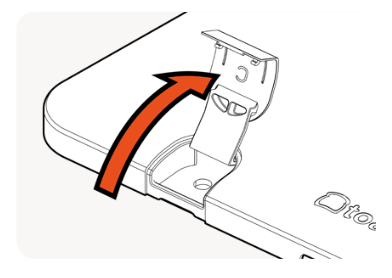

4. Levanta las cubiertas para exponer los agujeros de montaje.

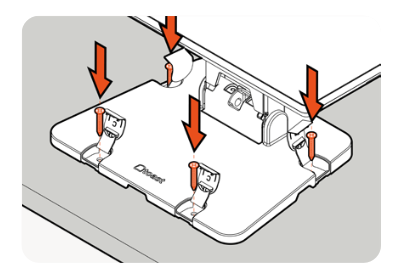

5. Atornilla el soporte a la superficie (usa los tornillos proporcionados). Luego, reinstala las cubiertas.



Volver al inicio

Recursos Adicionales para el Soporte de Mostrador Flex de 22"

• Guía de Instalación Flex de 22"
