Flex 22” 反向支架安装指南
上次更新时间：2025年12月8日 16:58
按照本文中的步骤将您的 Flex 22" 计数器支架安装到您的 Flex 22 终端。

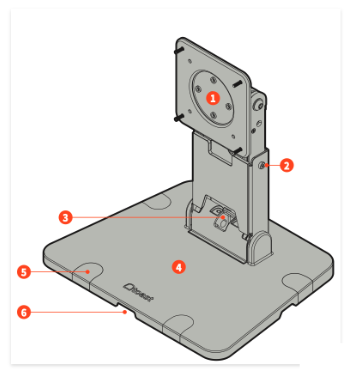

Flex 22” 反向支架部件概述
本安装指南提供了安装 Toast Flex 22” 反向支架的逐步说明。它涵盖了横向和纵向安装选项，列出了包含的工具和硬件，并强调了必要的安全预防措施，以帮助防止伤害或设备损坏。使用本指南确保顺利、安全地安装您的 Toast Flex 22" 显示支架。
- VESA 板
- 颈部长度调节螺钉 (x2)
- 下铰链电线孔
- 基础
- 底座安装孔螺钉盖
- 电缆出口 (x4)
- 上铰链
- 上颈部
- 下颈部
- 下铰链固定螺钉 (x2)
注意：在开始之前，请清除 Flex 22” 计数器支架的安装区域内的任何障碍物。

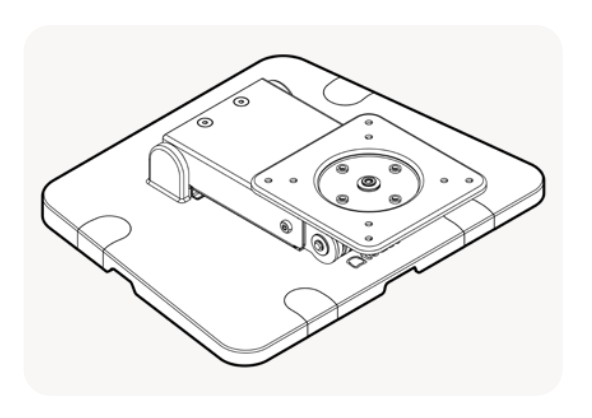

以下是 Flex 22” 计数器支架在盒子中的放置方式。

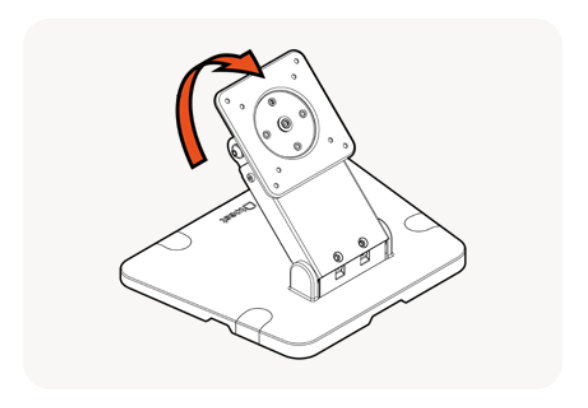

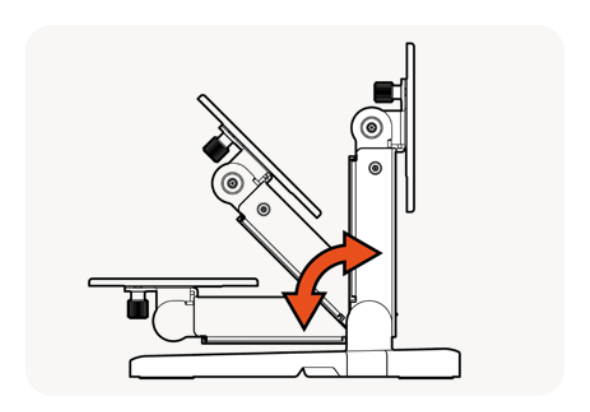

底部铰链有三个位置：平放、中间和垂直。
按照以下步骤将 Flex 22" 计数器支架设置到位：

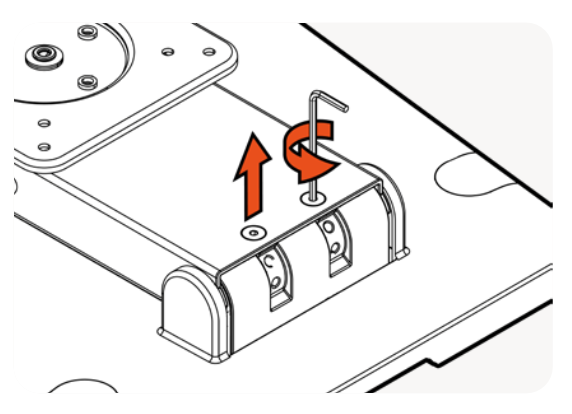

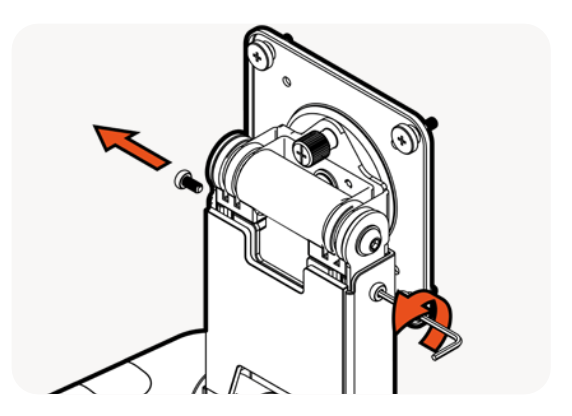

- 使用提供的内六角扳手拧下颈部前面的两个内六角螺钉。
- 调整下颈铰链，直到孔对齐。
- 将两个内六角螺钉重新拧回颈部前面。

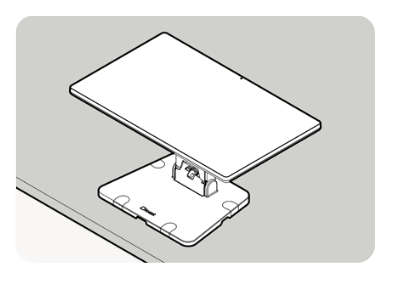

Flex 22” 计数器支架横向位置
按照以下步骤将 Flex 22” 计数器支架设置为横向位置：

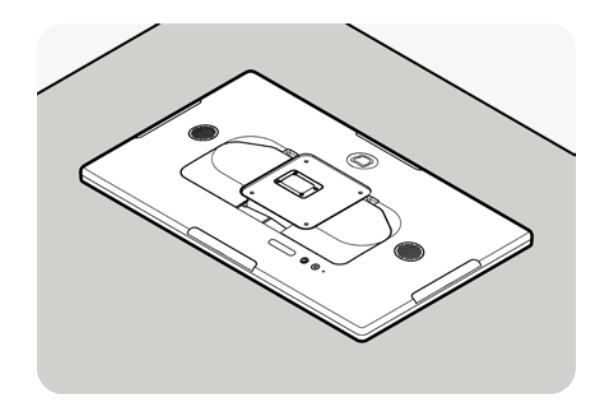

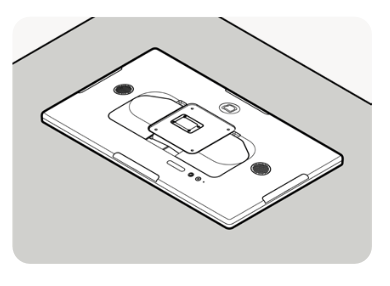

- 将 Flex 22” 面朝下放在干净的表面上。

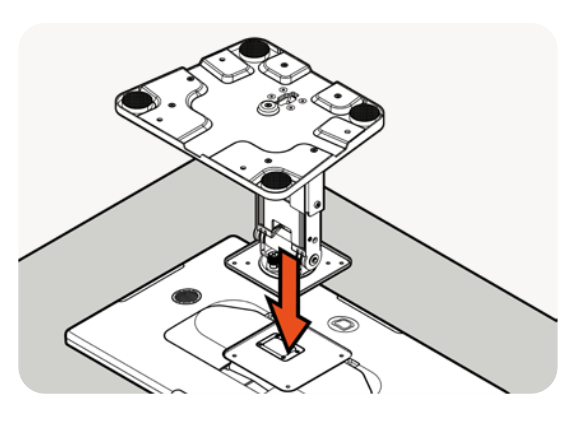

- 将支架 VESA 板放置在 Flex 22” 的背面。

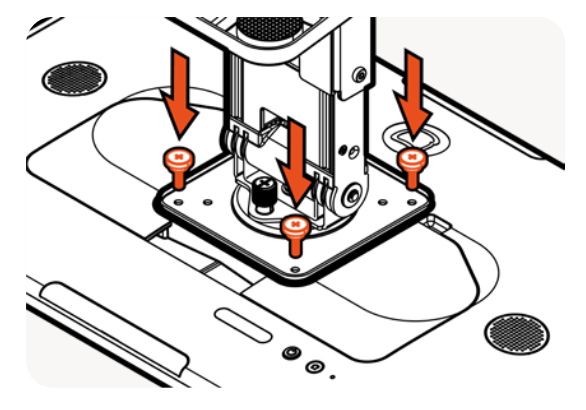

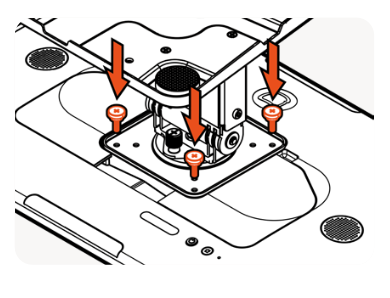

- 使用随 Flex 22" 附带的 4 个拇指螺丝，将 VESA 板拧入 Flex 22" 的背面。
- 电源和以太网电缆现在可以通过支架底部的孔穿过。
- 根据 Flex 22" 终端背面的标签连接电源和以太网。

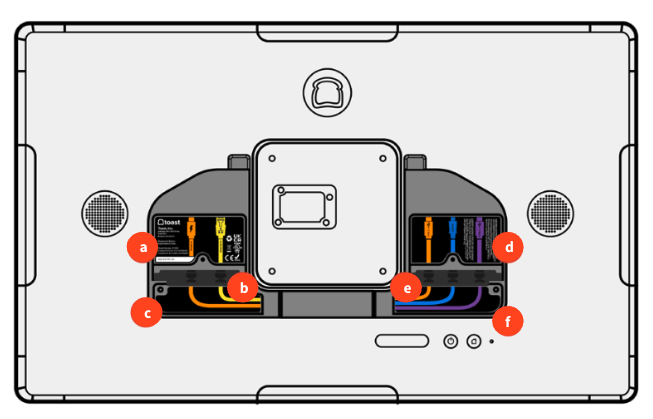

- 电源和以太网电缆
- 密封口袋的橡胶圈
- 电缆管理口袋
- 配件口袋
- 密封口袋的橡胶圈
- 电缆管理口袋

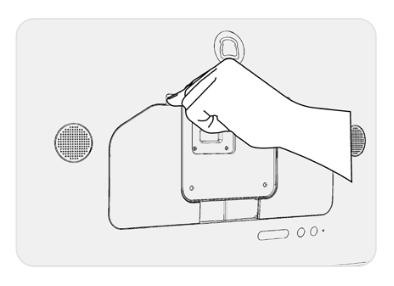

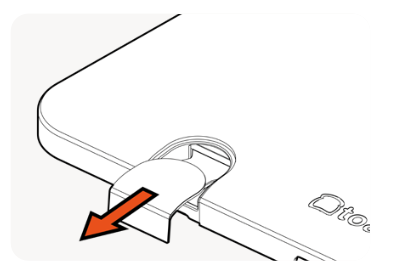

- 拆下后面板。打开并拆下顶部切口的后面板，以暴露后口袋。
- 插入电缆。如图所示，将 USB-C 电源和（可选）以太网电缆插入左侧口袋。

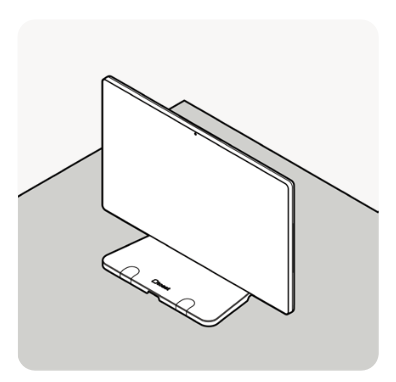

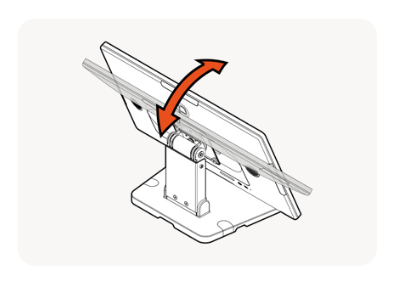

- 将支架翻转到其底座上，并根据您的喜好调整屏幕。
Flex 22" 柜台支架 - 纵向位置
按照以下步骤将 Flex 22" 柜台支架设置为纵向位置：

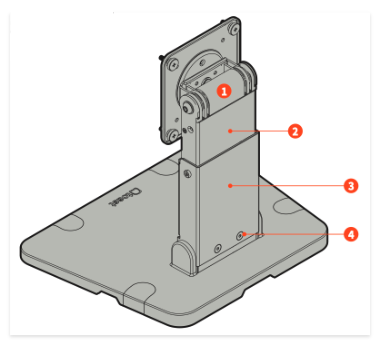

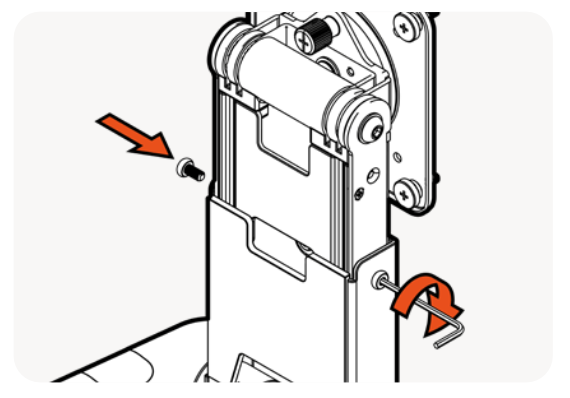

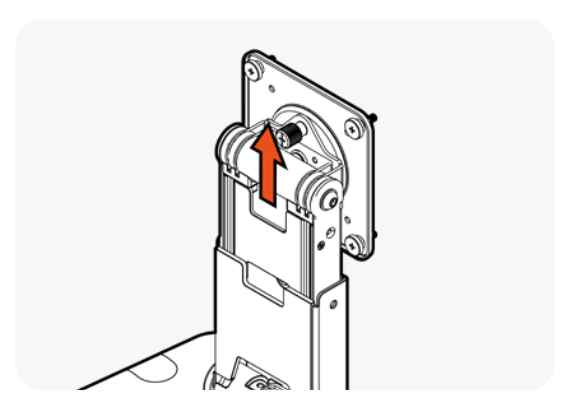

- 使用提供的艾伦工具，拧松颈部顶部两侧的两个颈部长度调节螺钉。

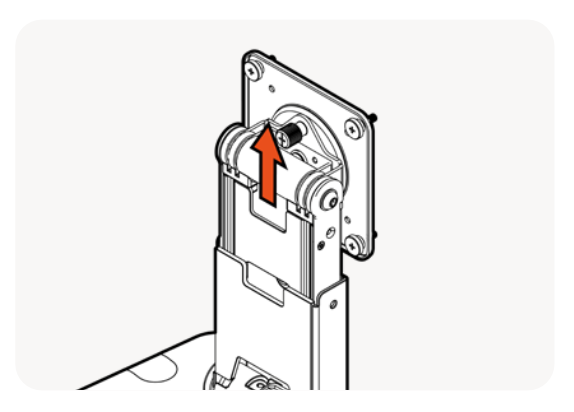

- 将颈部拉出，直到第二组孔对齐。注意：小心不要将颈部完全拉出。
- 拧紧颈部前面的两个艾伦螺钉。
- 将 Flex 22” 面朝下放在干净的表面上。
- 将支架 VESA 板放置在 Flex 22” 的背面。
- 使用随 Flex 22" 附带的 4 个拇指螺丝，将 VESA 板拧入 Flex 22" 的背面。
- 电源和以太网电缆现在可以通过支架底部的孔穿过。
- 根据 Flex 22" 终端背面的标签连接电源和以太网。
- 电源和以太网电缆
- 密封口袋的橡胶圈
- 电缆管理口袋
- 配件口袋
- 密封口袋的橡胶圈
- 电缆管理口袋
- 拆下后面板。打开并拆下顶部切口的后面板，以暴露后口袋。
- 插入电缆。如图所示，将 USB-C 电源和（可选）以太网电缆插入左侧口袋。

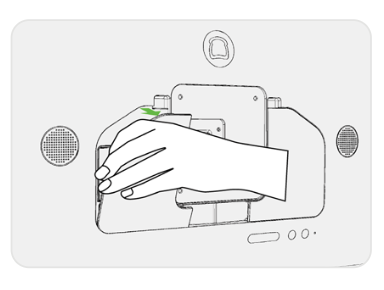

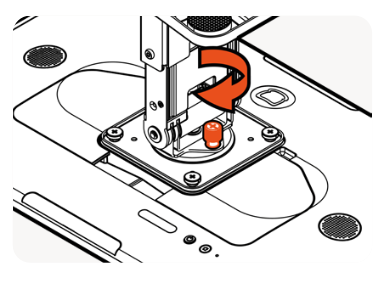

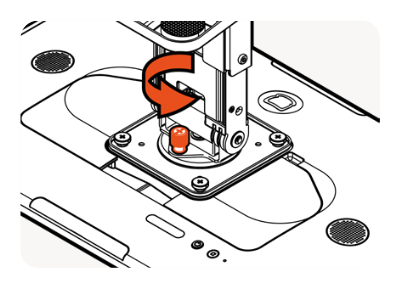

- 拧松 VESA 板背面的弹簧旋转拇指螺钉。

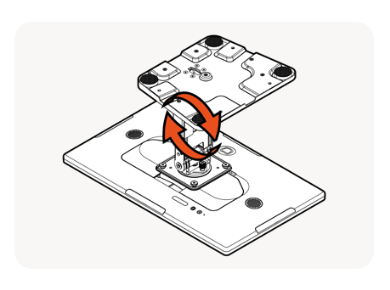

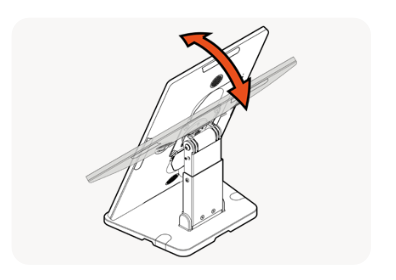

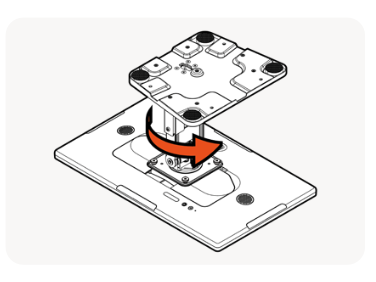

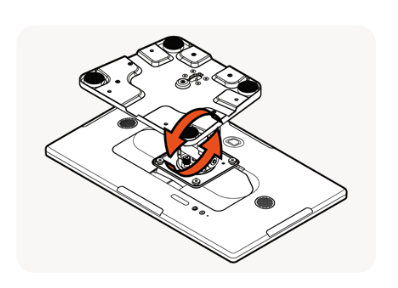

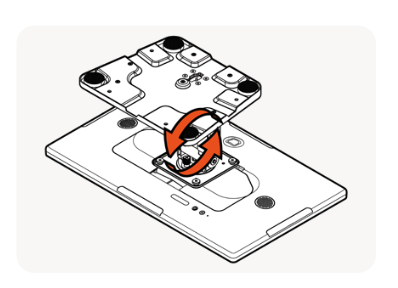

- 将支架从横向旋转到纵向。

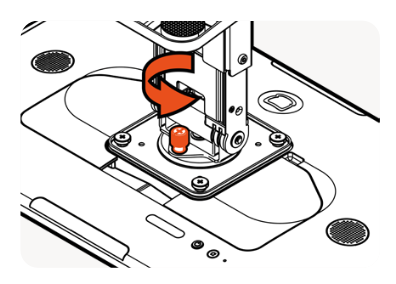

- 对齐孔时，按下拇指螺钉并拧紧，直到 Flex 22” 锁定到位。
- 将屏幕翻转到其底座，并根据您的喜好调整屏幕。
Flex 22” 柜台支架的表面安装方法
| 如果是墙面安装，您有责任使用适当尺寸的安装螺钉并安装到适当的结构支撑上。 |

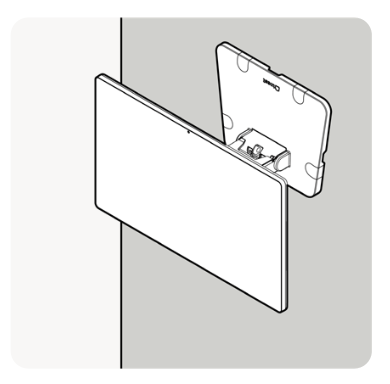

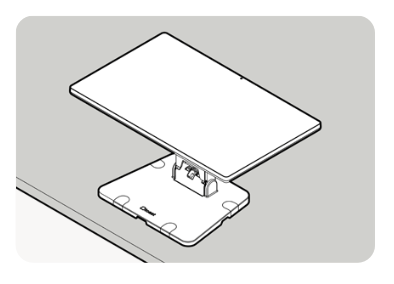

您可以为您的 Flex 22” 柜台支架选择两种安装方法：柜台安装 和 墙面安装。

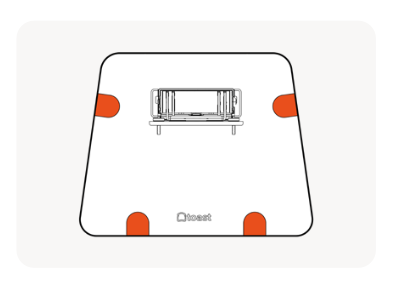

- 在支架底座上找到四个盖子。
- 将支架放置在表面上。

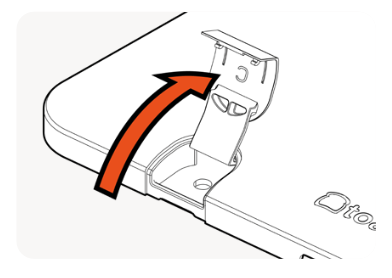

- 拉起盖子。注意：小心，盖子不会完全从底座上脱落。
- 抬起盖子以暴露安装孔。

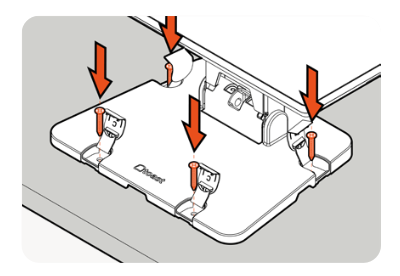

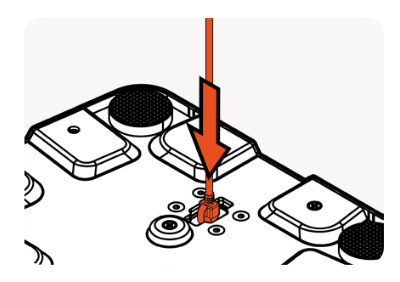

- 将支架螺钉固定到表面（使用提供的螺钉）。然后，重新安装盖子。
