Toast Tap™（直接连接）安装指南

本文内容：

• Toast Tap™（直接连接）概述
• Toast Tap™ 组件
• Toast Tap™（直接连接）和 Toast EMV 读卡器安装步骤
  • TDA200 安装
  • TDA300 安装
• EMV 配置步骤
• 其他资源

Toast Tap™（直接连接）概述

使用 Toast Tap™，可以进行以下操作：

• 在读卡器顶部感应支付
• 将卡片芯片朝上插入前部插槽
• 将卡片磁条朝上在任意方向刷卡

TDA200

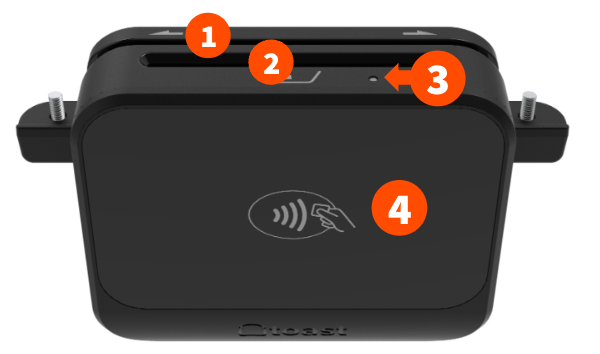

以下是您的硬件快速概览。请查看下图以了解读卡器的具体组件。

1. 磁条朝上刷卡（仅适用于无芯片卡，或芯片读取失败时）。
2. 芯片朝上插入芯片卡以进行插卡支付。
3. 准备好进行支付时，读卡器会在此处发出蓝光
4. 用于 Apple Pay、Google Pay、Samsung Pay 和感应卡支付的面板。

TDA300

1. 4 灯支付条
2. 感应区
3. 插入（芯片）
4. 刷卡槽

TDA300 具有独立的指示灯，其工作方式与 TDA200 不同：

• 电源指示灯：读卡器上的一个小灯（与 4 灯灯条分开）。
  • 常亮绿色： 读卡器已开启并正常工作
  • 常亮红色： 防篡改警报——请勿使用，并联系支持团队
  • 无灯光： 读卡器未通电；请确认其已完全插入终端端口
• 支付 LED 灯条（感应区旁边的 4 个指示灯）：
  • 所有指示灯熄灭： 读卡器处于空闲状态
  • 白色慢闪： 准备好接受感应或芯片支付
  • 白色指示灯在灯条上依次亮起： 支付处理中
  • 四个指示灯同时闪烁红色（1 秒）： 读卡错误——请重试
  • 四个指示灯同时闪烁白色（1 秒）： 支付成功

重要提示： 如果电源指示灯常亮红色，支付灯条闪烁蓝色、黄色、绿色和红色，且读卡器每 5 秒左右发出一次蜂鸣声，则表示已检测到篡改。设备上的所有数据已被清除，且无法恢复使用——请联系 Toast 支持团队进行更换。

银行卡可以轻触顶部、沿边缘刷卡（磁条面朝上），或插入芯片插槽（芯片面朝上，仅在无法轻触或刷卡时使用）。

回到顶部

Toast Tap™ 组件

TDA200

如果您在收到新终端时已包含 Toast Tap™（直接连接），它可能已经安装好了！不过，您可能只是收到了读卡器，需要更换当前的读卡器。如果是这样，TDA200 随附：

• Toast Tap™（直接连接）读卡器
• 3 颗用于将硬件固定到终端上的螺丝
• 读卡器清洁卡

TDA300

设置方法相同——如果您在收到新终端时已包含 TDA300，它可能已经安装好；或者您可能只是收到读卡器来更换当前的读卡器。无论哪种情况，TDA300 都随附：

• TDA300 读卡器，外壳内置 3 颗 固定 螺丝——无需担心螺丝丢失。
• 快速入门指南和产品安全指南

回到顶部

Toast Tap™（直接连接）和 Toast EMV 读卡器的安装步骤

TDA200 安装

要了解如何安装 TDA200，请观看以下视频或阅读下方的步骤。

注意：您应按照下方的相同安装步骤来安装 Toast MSR 读卡器。

1. 移除终端上当前的读卡器。您的终端只能使用一个读卡器。拧下您已连接的读卡器并将其物理移除。您只需要一把十字螺丝刀。

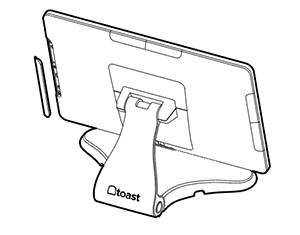

2. 将 Toast Tap™ 连接到您的终端。移除终端侧面（左侧、右侧或顶部）3 个端口中任意一个的盖板。




3. 将 Toast Tap™（直接连接）读卡器插入现在露出的开放端口，从而完成连接。
   1. 注意：请妥善保管盖板，以备日后需要更换读卡器位置时使用。
4. 使用随附的三颗螺丝将读卡器固定在终端上。这些螺丝将从底部向上插入。

回到顶部

TDA300 安装

要了解如何安装 TDA300，请观看以下视频或阅读下方的步骤。

注意：此视频还涵盖了 TOC300 的安装、Flex 3 和 Flex 14 终端的特定设置以及软件/支付配置——如果您想跳过，请使用播放器中的章节标记。

1. 如果适用，请移除终端上当前的读卡器。每个终端只能使用一个 EMV 读卡器。拧下您已连接的读卡器并将其物理移除。您只需要一把十字螺丝刀。
2. 将 TDA300 连接到您的终端。移除终端侧面（左侧、右侧或顶部）3 个端口中任意一个的盖板。
   1. 注意：请妥善保管盖板，以备日后需要更换读卡器位置时使用。
3. 将 TDA300 对准现在露出的开放端口并将其插入。
4. 拧紧三颗固定螺丝以将读卡器固定到终端上——请勿拧得过紧。由于这些螺丝内置在读卡器外壳中，因此无需插入任何东西；您只需将它们拧紧即可。




5. 您会看到电源指示灯变为常亮绿色，表示读卡器已通电；当准备好进行支付时，感应/插卡指示灯会发出柔和的白色脉冲光。
6. 接下来，您需要配置读卡器。向下滚动至配置部分以了解更多信息。

回到顶部

EMV 配置步骤

注意：此配置仅适用于您的 Toast Tap™（直接连接）。

您的 Toast Tap™ 插入 Toast 系统后将自动检测。您需要启用 EMV 才能使用芯片和非接触式支付功能。

1. 将 Toast Tap™ 正确插入 Toast 硬件后，请重启您的终端。
2. 在 Toast 应用程序的主菜单中，导航至 设置 > 设备设置。
3. 向下滚动并选择 启用 EMV 选项。请确保将其设置为 是。
4. 在 设备设置 中，您会在 EMV 设置下方看到 读卡器 选项。您的 Toast Tap™ 设备显示为：
   • TDA200：BBPOS Chipper 2X(USB)
   • TDA300：TDA300 直接连接读卡器(USB)
5. 确认已列出此项。系统可能还会提示您更新读卡器软件。如果是这样，请选择更新。

注意：更换读卡器会自动关闭 EMV 设置。即使您之前已启用该功能，也需要重新开启 EMV。如果EMV无法保持启用状态，请确保您的Toast POS应用程序已更新至最新版本，并尝试重启您的终端。重启后，请在设备设置中确认该设置。

回到顶部

更多资源

需要注意的是，如果您希望将经理刷卡卡与Toast Tap™配合使用，则需要重新配置它们。如果您的餐厅同时使用TDA200和TDA300读卡器，我们建议使用Toast访问卡代替经理刷卡卡，因为访问卡适用于这两代读卡器。请查看文章管理员工/经理刷卡卡以了解如何操作。

如果您想查看安装说明PDF，可以在此处查看。

有故障排除方面的问题吗？请查看获取读卡器相关帮助。
