Toast Tap™（直接连接）安装指南

本文内容：

• Toast Tap™（直接连接）概述
• Toast Tap™ 组件
• Toast Tap™（直接连接）和 Toast EMV 读卡器的安装步骤
  • TDA200 安装
  • TDA300 安装
• EMV 配置步骤
• 更多资源

Toast Tap™（直接连接）概述

使用 Toast Tap™，卡片可以：

• 在读卡器顶部感应读取
• 将卡片芯片朝上插入前部插槽读取
• 将卡片磁条朝上向任意方向刷卡读取

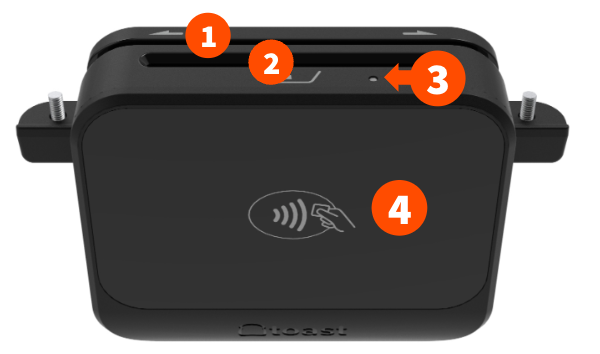

TDA200（当前版本）

以下是您的硬件快速概览。查看下图以了解读卡器的具体组件。

1. 磁条朝上刷卡（仅适用于无芯片卡，或芯片读取失败时）。
2. 芯片朝上插入芯片卡进行插卡支付。
3. 准备好进行支付时，读卡器此处会发出蓝光
4. 用于 Apple Pay、Google Pay、Samsung Pay 和感应卡支付的感应板。

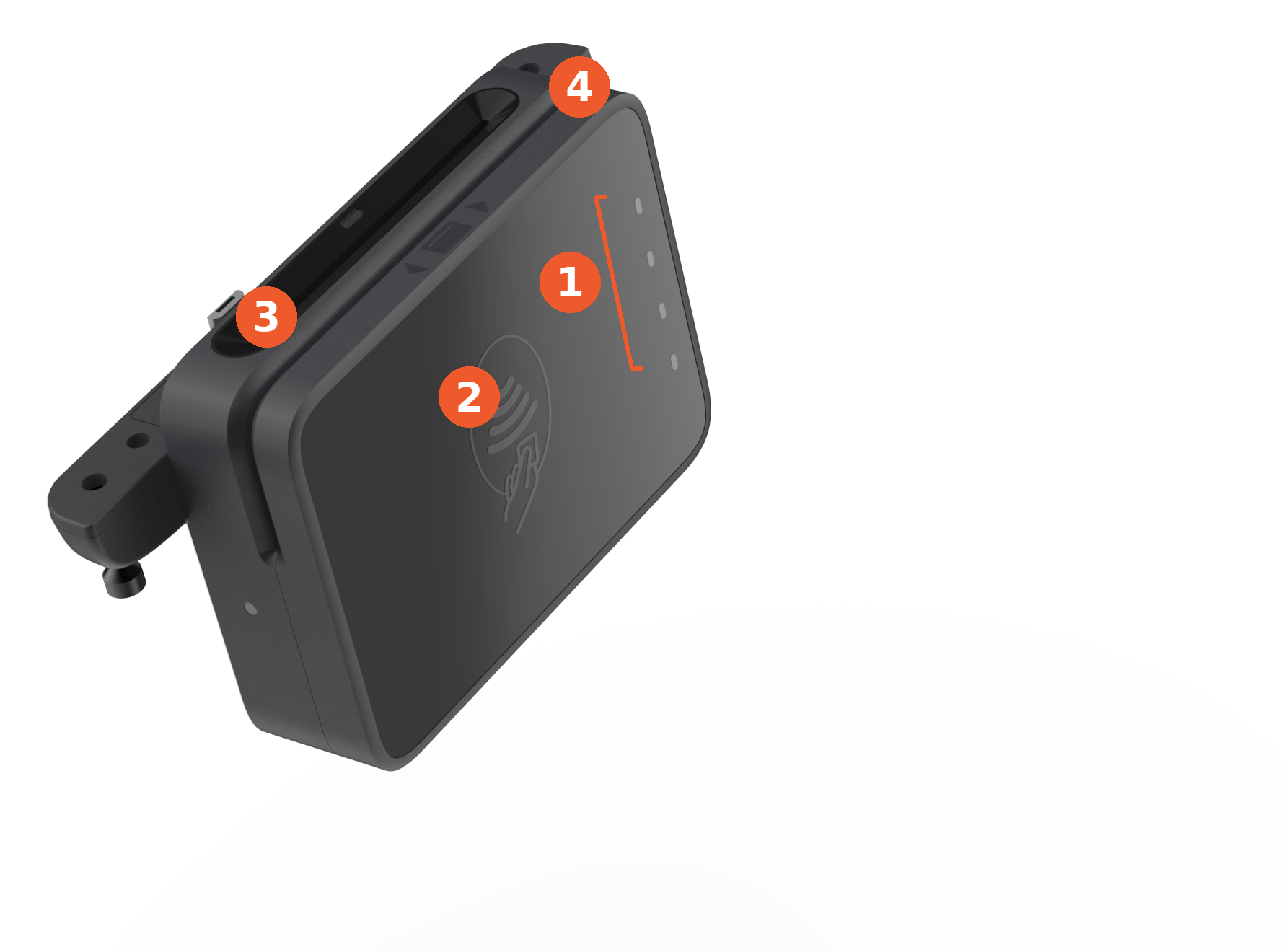

TDA300（即将推出）

1. 4 灯支付条
2. 感应区
3. 插卡口
4. 刷卡槽

TDA300 具有独立的指示灯，其工作方式与 TDA200 不同：

• 电源指示灯：读卡器上的一个小灯（与 4 灯条分开）。
  • 常亮绿灯：读卡器已开启并正常工作
  • 常亮红灯：防篡改警报——请勿使用，并联系支持团队
  • 无灯光：读卡器未通电；请确认其已完全插入终端端口
• 支付 LED 灯条（感应区旁边的 4 个指示灯）：
  • 所有灯熄灭：读卡器处于空闲状态
  • 缓慢的白色脉冲： 准备好接受感应或芯片支付
  • 白色灯光在灯条上移动： 支付处理中
  • 所有四个灯闪烁红色（1 秒）： 读卡错误——请重试
  • 所有四个灯闪烁白色（1 秒）： 支付成功

重要提示： 如果电源灯常亮红色，支付灯条闪烁蓝色、黄色、绿色和红色，并且读卡器每 5 秒左右发出蜂鸣声，则表示检测到篡改。设备上的所有数据已被擦除，无法恢复使用——请联系 Toast 支持部门进行更换。

卡片可以在顶部感应，沿边缘刷卡（磁条朝上），或插入芯片插槽（芯片朝上，仅在无法感应或刷卡时使用）。

回到顶部

Toast Tap™ 组件

TDA200（当前版本）

如果您在收到新终端时同时收到了 Toast Tap™（直接连接），它可能已经安装好了！不过，您可能只是收到了读卡器，需要更换当前的读卡器。如果是这样，TDA200 随附：

• Toast Tap™（直接连接）读卡器
• 3 颗用于将硬件固定到终端上的螺丝
• 读卡器清洁卡

TDA300（即将推出）

设置方法相同——如果您在收到新终端时同时收到了 TDA300，它可能已经安装好了；或者您可能只是收到了读卡器来更换当前的读卡器。无论哪种情况，TDA300 随附：

• TDA300 读卡器，外壳内置 3 颗 固定 螺丝——无需担心螺丝丢失
• 快速入门指南和产品安全指南

回到顶部

Toast Tap™（直接连接）和 Toast EMV 读卡器的安装步骤

TDA200 安装

要了解如何安装 TDA200，请观看以下视频或阅读下方的步骤。

注意：您应按照下方相同的安装步骤来安装您的 Toast MSR 读卡器。

1. 移除终端上当前的读卡器。您的终端只能使用一个读卡器。拧下已连接的读卡器并将其物理移除。您只需要一把十字螺丝刀。

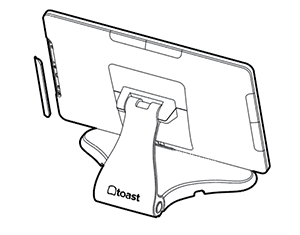

2. 将 Toast Tap™ 连接到您的终端。移除终端侧面（左侧、右侧或顶部）覆盖任意 3 个端口的盖板。




3. 将 Toast Tap™（直接连接）读卡器插入现在露出的开放端口，即可完成安装。
   1. 注意：请妥善保管该盖板，以备日后需要更换读卡器位置时使用。

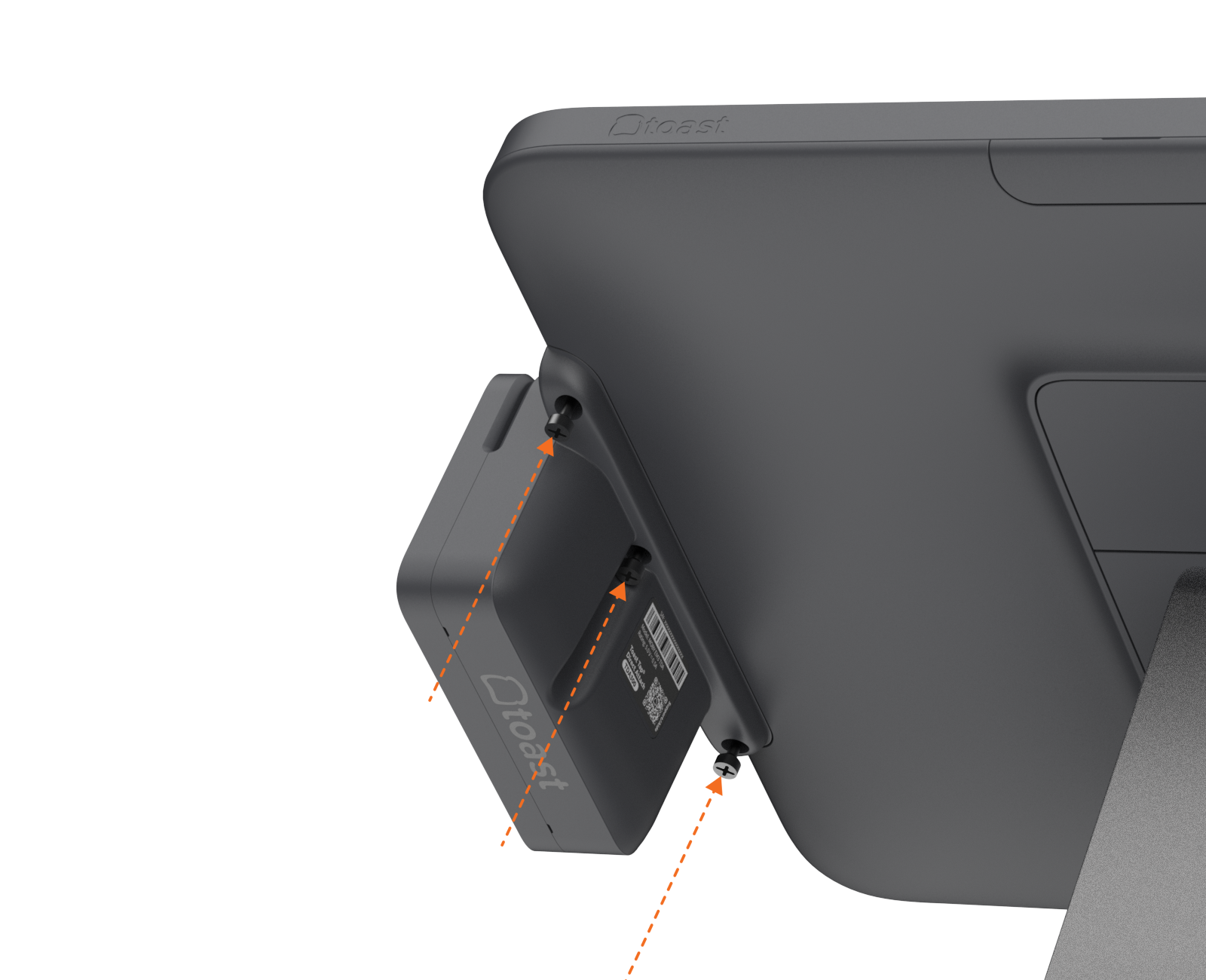

4. 使用随附的三颗螺丝将读卡器固定在终端上。这些螺丝需要从底部向上拧入。

回到顶部

TDA300 安装

要了解如何安装 TDA300，请观看以下视频或阅读下方的步骤。

注意：此视频还涵盖了 TOC300 安装、Flex 3 和 Flex 14 终端特定设置以及软件/支付配置——如果您想跳过某些部分，请使用播放器中的章节标记。

1. 如果适用，请移除终端上当前的读卡器。每个终端只能使用一个 EMV 读卡器。拧下已连接的读卡器并将其物理移除。您只需要一把十字螺丝刀。
2. 将TDA300连接到您的终端。取下终端侧面（左侧、右侧或顶部）任意3个端口上的盖板。
   1. 注意：请妥善保管该盖板，以备日后需要更换读卡器位置时使用。
3. 将TDA300与现已露出的开放端口对齐并插入。
4. 拧紧三颗固定螺丝以将读卡器固定到终端上——请勿拧得过紧。由于这些螺丝内置于读卡器外壳中，因此无需插入任何部件；您只需将其拧紧即可。




5. 您将看到电源指示灯变为常亮绿色，表示读卡器已通电；当准备好进行支付时，感应/插卡指示灯将显示柔和的白色脉冲光。
6. 接下来，您需要配置读卡器。向下滚动至配置部分以了解更多信息。

回到顶部

EMV配置步骤

注意：此配置仅适用于您的Toast Tap™（直接连接）。

您的Toast Tap™插入Toast系统后将自动检测。您需要启用EMV以支持芯片支付和非接触式支付。

1. 将Toast Tap™正确插入Toast硬件后，请重启您的终端。
2. 在Toast应用程序的主菜单中，导航至设置 > 设备设置。
3. 向下滚动并选择启用EMV选项。确保将其设置为是。
4. 在设备设置中，您会在EMV设置下方看到读卡器选项。您的Toast Tap™设备列示如下：
   • TDA200：BBPOS Chipper 2X(USB)
   • TDA300：TDA300直接连接读卡器(USB)
5. 确认此项已列出。系统可能还会提示您更新读卡器软件。如果是这样，请选择更新。

注意：更换读卡器会自动关闭 EMV 设置。即使您之前已启用该功能，也需要重新开启 EMV。如果 EMV 无法保持启用状态，请确保您的 Toast POS 应用程序已更新至最新版本，并尝试重启终端。重启后，请在 设备设置 中确认该设置。

回到顶部

更多资源

请注意，如果您希望将经理刷卡卡与 Toast Tap™ 配合使用，则需要重新配置它们。如果您的餐厅同时使用 TDA200 和 TDA300 读卡器，我们建议使用 Toast 门禁卡 而非经理刷卡卡，因为门禁卡适用于两代读卡器。请查看文章 管理员工/经理刷卡卡 以了解具体操作方法。

如果您想查看安装说明 PDF，可以在此处查看。

有故障排查方面的问题吗？请查看 获取读卡器相关帮助。
