Toast Flex y Elo: Opciones de soporte y montaje

En este artículo:

• Descripción general de los dispositivos Toast Flex y Elo
• Montaje de Toast Flex y Toast Flex 3
  • Cambiar de un soporte de mostrador Toast Flex a un brazo articulado
  • Cambiar de un brazo articulado al soporte de mostrador Toast Flex
• Montaje de la terminal Elo

Descripción general de los dispositivos Toast Flex, Toast Flex 3 y Elo

Ya sea que esté configurando un dispositivo nuevo o cambiando su configuración actual, este artículo le ayudará a comprender sus opciones para las terminales Toast Flex y Elo.

Volver al principio

Montaje de la terminal Toast Flex y Toast Flex 3

Los dispositivos Toast Flex y Toast Flex 3 están diseñados con patrones de montaje VESA para admitir una variedad de opciones de instalación:

• Dispositivos de 14" (Flex y Flex 3): 75 × 75 mm VESA
• Dispositivos de 22" (Flex): 100 × 100 mm VESA

El soporte de mostrador de 22" admite patrones VESA de 75 × 75 mm y 100 × 100 mm.

Su dispositivo se enviará con los accesorios de montaje según el producto y la configuración solicitados:

• Configuraciones de montaje en mostrador:
  • Incluyen un soporte de mostrador diseñado por Toast específico para el modelo de dispositivo (incluido el HW0155 para dispositivos de 22").
    • Las configuraciones de mostrador del Toast Flex 3 (14") se envían preensambladas y no incluyen una placa de conversión VESA. Si convierte una terminal Toast Flex 3 de mostrador a montaje en pared, se requiere un kit de conversión Toast Flex 3 (aún no disponible). Manténgase atento a la disponibilidad del kit de conversión.
    • Los dispositivos Toast Flex de 22" no vienen preacoplados y utilizan un patrón VESA de 100 × 100 mm, lo que les permite acoplarse directamente a soportes o montajes compatibles sin necesidad de un kit de conversión.
• Configuraciones de montaje en pared (pantalla Toast Flex 3 de 14", incluidos paquetes KDS y Puesto de pedidos):
  • Incluyen el kit de montaje universal 3 en 1 (kit de montaje Toast Flex, SKU TM100V).
  • Ambos tipos de configuración se envían con una placa de conversión VESA acoplada a la pantalla, y el kit de montaje se empaqueta por separado.
• Dispositivos Toast Flex de 22":
  • Se envían con el soporte de mostrador (HW0155) o con el kit de montaje universal 3 en 1 (TM100V), según la configuración.

Nota: Los dispositivos Toast Flex 3 que no son de Toast no están disponibles preconfigurados como montaje en pared o KDS, y no incluyen accesorios de montaje en pared.

Volver al principio

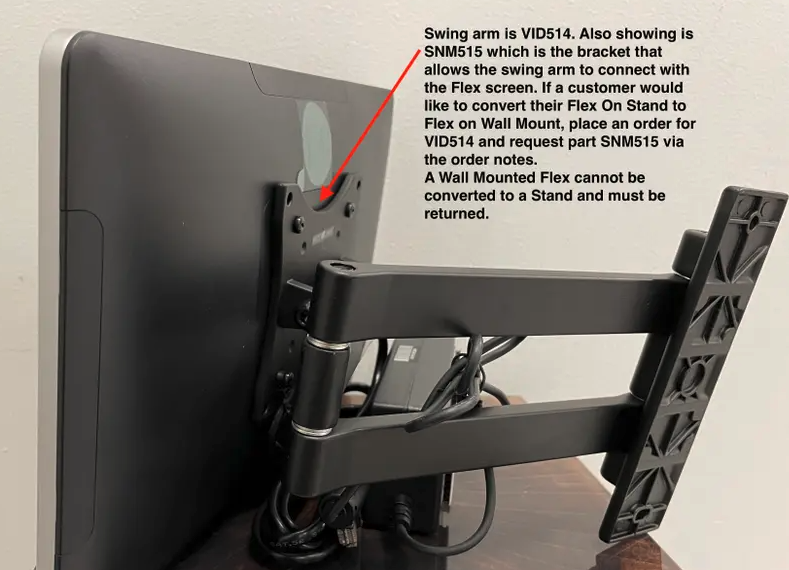

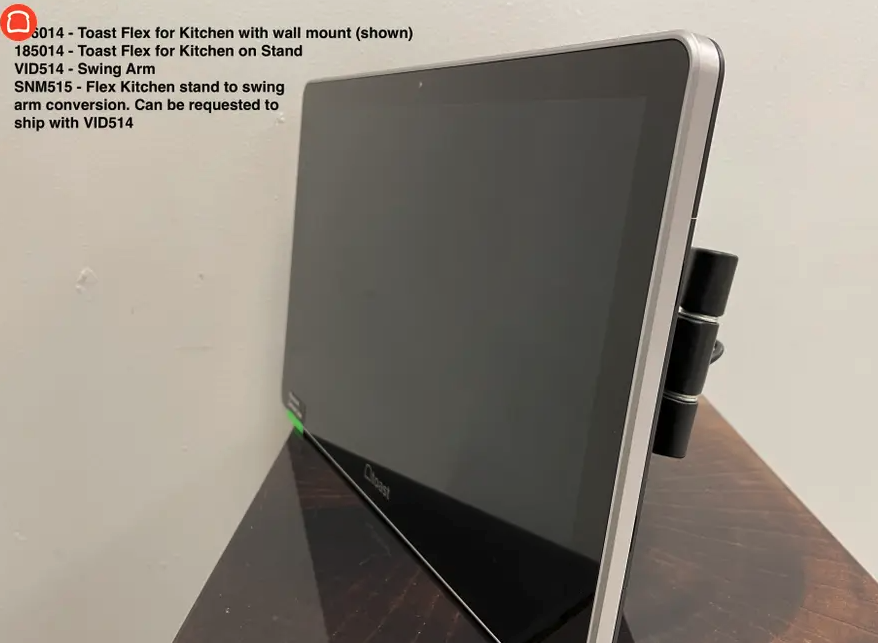

Cambio de un soporte de mostrador Toast Flex a un brazo articulado

Si tiene un Toast Flex de 14", puede usar:

• Un accesorio de conversión KDS (número de pieza: SNM515new). Este accesorio no es compatible con el Toast Flex 3.
• El kit de montaje Toast Flex (kit de montaje universal de terminal para mostrador, pared o poste, número de pieza TM100V), o cualquier equipo de montaje de terceros que coincida con el patrón VESA de su dispositivo (75 mm x 75 mm).

Si tiene un Toast Flex de 22\", solo necesitará el kit de montaje Toast Flex descrito anteriormente (o un equivalente de terceros con un patrón VESA de 100 mm x 100 mm).

Si tiene un Flex 3 (14\") que se envió en una configuración de mostrador, este no se puede convertir a un brazo articulado.

Volver al principio

Cambiar de un brazo articulado al soporte de mostrador Toast Flex

Si su Toast Flex se entregó con un brazo articulado y ahora desea utilizar el soporte de mostrador Toast Flex, puede pedir el soporte de mostrador por separado (número de pieza HW0155). Este soporte de mostrador funciona tanto con el Toast Flex de 22\" como con el de 14\" (que viene preconfigurado con una placa de conversión compatible).

Comuníquese con Atención al cliente para pedir el soporte de mostrador.

Volver al principio

Montaje de terminal Elo

Los soportes para terminales Elo generalmente se venden por separado, lo que le ofrece la flexibilidad de elegir el que mejor se adapte a su configuración. La mayoría de los soportes compatibles con Elo están diseñados para una fácil intercambiabilidad, utilizando normalmente solo cuatro tornillos de cabeza Phillips.

• Para terminales Elo de 15\" y 22\":
  • Nuestros terminales Elo de 15 y 22 pulgadas son bastante versátiles y cuentan con patrones de orificios VESA dobles (incluidos 75x75 mm y 100x100 mm). Esto permite que sean compatibles con varios tipos de soportes:
    • Brazo articulado
    • Soporte giratorio (permite que la pantalla gire para mirar al cliente)
    • Soporte fijo (un soporte fijo, como nuestro modelo ELT515, que utiliza el patrón VESA de 100x100 mm)
• Para terminales Elo de 10\":
  • El terminal Elo de 10 pulgadas es específicamente compatible con las siguientes opciones:
    • Soporte giratorio
    • Brazo articulado

Si tiene más preguntas o necesita ayuda con piezas o cambios, no dude en ponerse en contacto con Atención al cliente.
